Buislasersnijmachine TF120 2D
met CM-L magazijnlader

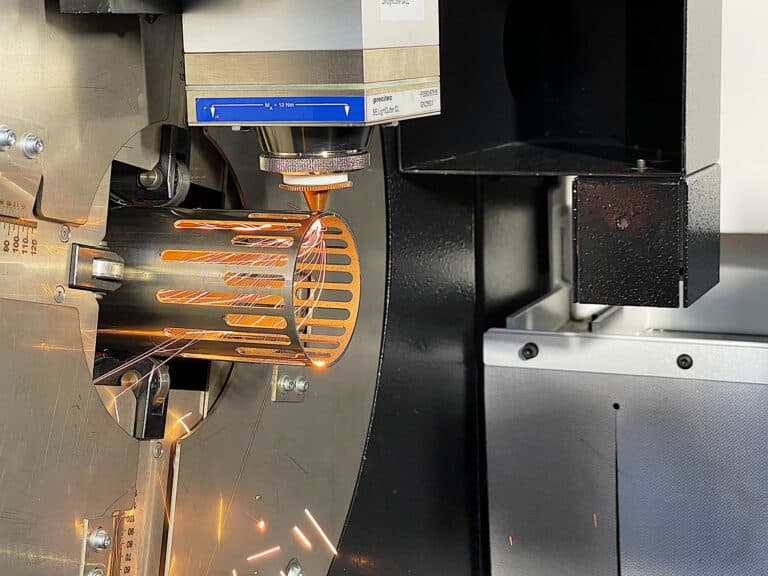

De TF120 is een geavanceerd lasersysteem voor het snel en nauwkeurig snijden van metalen buizen van verschillende maten en diktes. Met de nieuwste generatie fiberlaser technologie en geïntegreerde software biedt het hoge productiviteit en maximale snijkwaliteit. De machine verwerkt buizen van Ø10 mm tot Ø120 mm en is volledig ontworpen en gebouwd in Italië.
Belangrijkste functies
- Recht snijden, gaten en sleuven maken, markeringen en gravures aanbrengen
- Tong- en groefverbindingen op ronde, vierkante en rechthoekige buizen
- Materialen: koolstofstaal, RVS, aluminiumlegeringen en hoogreflecterende materialen
- Alle programmeringsfasen worden beheerd via Almacam Tube CAD-CAM software
- Compacte, veilige, snelle en volledig automatische machine met intuïtieve interface
- Geavanceerd tracking- en controlesysteem voor constante afstand tot de buis, ook bij complexe vormen
CM-L magazijnlader
- Volledig automatische handling van ronde, vierkante en rechthoekige buizen tot Ø120 mm
- Automatische aanpassing bij wisseling van buisformaat
- Bundels direct laden in mand, automatische rollerontlading
- Laadcapaciteit: tot 4.000 kg, maximale lengte 6.050 mm (optioneel 12 m)
Belangrijke componenten en systemen
Deze componenten zijn geïntegreerd in de machine:
- De merken: Balluff, Datasensor, Datalogic, ESA Automotion, Siemens/Schneider Electric, Shimpo, Motovario, Metalwork, Diwal, Precitec, IPG/N’Light, SMC, Sideros
- Bedieningspaneel: 21,5″ touchscreen met 8GB RAM, optioneel 23″ display
Laserkop en -bron
- Fiberlaser bron 2 kW (IPG)
- PRECITEC snijkop met autofocus en anti-botsing sensor
- Geschikt voor snijgassen: stikstof en zuurstof
- Dubbel circuit koelsysteem voor bron en kop
Volledig automatische functies
- Mobiele spindel (master) met 360° rotatie voor precieze buisbeweging
- Vaste spindel (slave) voor stabilisatie
- Automatische klemaanpassing voor verschillende buisdiameters
- Volledig geautomatiseerde buisvolgers en meetschakelaar
Ondersteuning en afvoer
- Multi-positie afvoersysteem tot 3.500 mm, geschikt voor korte/lange stukken en schroot
- Fijnstof- en rookafzuiging met SIDEROS-systeem, inclusief filters en verzamelbakken
- Dubbel circuit koelsysteem voor constante koeltemperaturen
Software en programmering
- ALMA TUBE software voor 3D CAD/CAM-bewerkingen op buizen
- Bibliotheken met buissecties, gaten, macro-parameters
- Automatische nestingsfunctie met optimalisatie van materiaalgebruik
- NC-software met Windows XP Embedded interface, realtime G-code interpreter, afstandsbediening en netwerkconnectie
- Interactieve en automatische trajectcreatie met botsingsdetectie en simulatie
Machinecapaciteit TF120 2D
| Kenmerk | Specificatie |
|---|---|
| Snijkop | Precitec 2D |
| Totaal verbruiksvermogen | 16 kW |

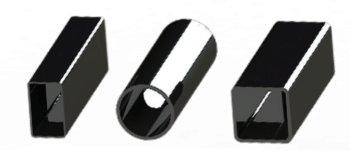

| Capaciteit ronde buis | Ø10 – Ø120 mm |
| Capaciteit vierkante buis | 10×10 – 100×100 mm |
| Capaciteit rechthoekige buis | 10×20 – Ø120 inscribed |
| Snijsnelheid | 150 – 35.000 mm/min |
| Positiesnelheid X/Y | 100.000 mm/min |
| Acceleratie | 9.800 mm/sec² |
| Lader | CM-L |
Snijdiktes bij IPG bron:
- Koolstofstaal: 0,8 – 15 mm (afhankelijk van kW)
- RVS: 0,8 – 8 mm
- Aluminium: 1 – 8 mm (optioneel)
- Messing: 0,8 – 6 mm (optioneel)
- Koper: 0,8 – 3 mm (optioneel)
Onderhoud en ondersteuning
- Jaarlijks of halfjaarlijks routineonderhoud
- Inspectie, smering, reiniging, kalibratie, software-updates
- Snelle responstijden bij storingen door goed gevulde voorraad onderdelen
- Remote assistance via internet beschikbaar
Aanvullende opties
- Turnkey-systeem: volledige installatie, supervisie en training van operators
- Industry 4.0 Ready: klaar voor geautomatiseerde en verbonden productie
- Microdoser voor inertiseren van poeder (voor aluminium)
- Ketting-afvoertafel, laslezer, schroottransportband, remote camera en snijden met perslucht
Buislaser TF120 2D
vanaf € 500.000,-
| Lease opties: | Op aanvraag |
De TF120 2D buislaser is een geavanceerd lasersysteem voor het snel en nauwkeurig snijden van metalen buizen van verschillende maten en diktes.
Over O.M.P. srl
O.M.P., gevestigd in Santorso (Vicenza, Italië), ontwerpt en produceert sinds 1977 geavanceerde machines en systemen voor buis- en metaalbewerking. Met een fabriek van 8.000 m² en een ervaren team van 25+ medewerkers levert O.M.P. technologie die robuust, precies en betrouwbaar is, met een internationaal netwerk in meer dan 40 landen.
Producten:
- Buislasers
- Automatische schijfzaaglijnen
- Multi-head installaties
- Bundelingsmachines
- Ontbraamlijnen
- Afschuinlijnen
- Draailijnen
- Handlinglijnen
- Maatwerk mechanische oplossingen
Testen, training en documentatie
Mogelijkheid voor extra training bij OMP of bij klant
Test bij OMP in aanwezigheid van klanttechnici
Training voor 3-4 operators, 5 dagen, inclusief gebruik van machine en CAD/CAM programmering
Documentatie in het Italiaans (andere talen op aanvraag), inclusief handleidingen, schema’s en reserveonderdelenlijsten

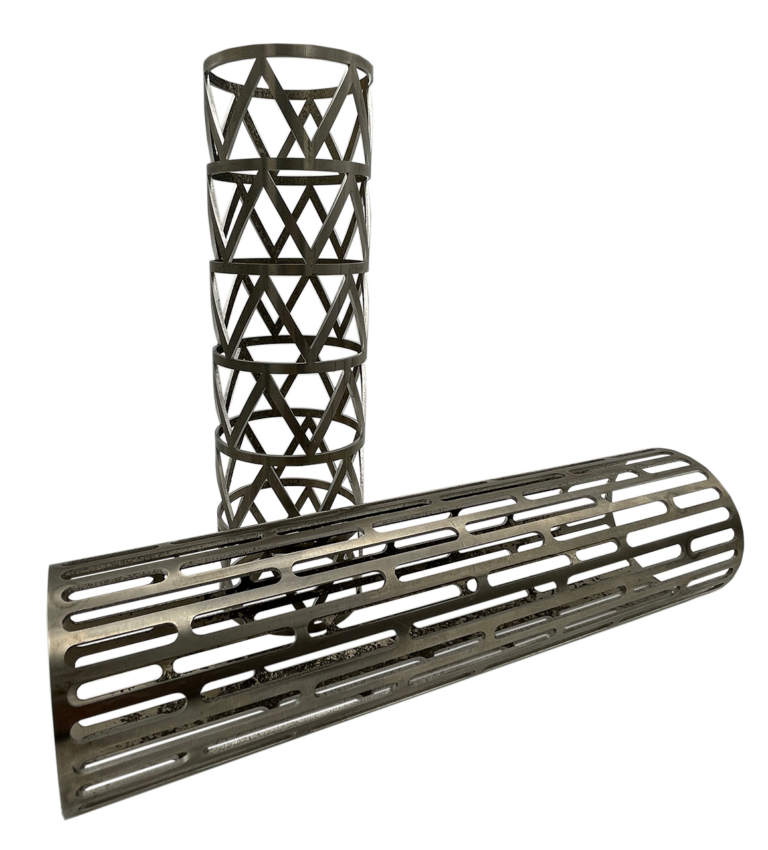

Samples
.
| Technische informatie TF120 2D | |
| Maximum buisgewicht | 16 Kg / Meter |
| Laden – ontladen | |
| Lader | Bundel buizen – glij buizen |
| Minimum en maximum laadbare lengte mm | Min 3.200 Max 6.050 (8.000 – 12.000 OPTIE) |
| Ontlaad lengte mm | 3.000 (andere op verzoek) |
| Laser | |
| Laser bron | Fibra 1 – 3 KW (andere op verzoek) |
| Koptype | Precitec 2D |
| Algemeen | |
| Precisie mm | ± 0.1 / 200 |
| Werkbare materialen | Staal | RVS | Aluminium | Koper | Messing |
| Min/Max verwerkingsnelheid mm | 150/35.000 |
| X en Y as positioneersnelheid mm/min | 100.000 |
| Totaal verbruiksvermogen | 16 KW |
| Machine afmetingen mm | 14.267 x 3.572 x 2.138 |
| Machinegewicht | 9.600 kg |
