- CNC-gesteuerte Bombierung des Biegebalkens
- CNC-Schwenkbiegemaschine, die sich auf- und abklappen lässt, ohne dass das Material umgedreht werden muss.
- 150 mm Bewegung des Falzbalkens, um das Material auf der Falzseite nach außen zu bewegen.
- Die Combi-Bar ist mit 203 mm hohen geteilten Werkzeugen und einer geraden Schiene ausgestattet.
- Mehrfachwerkzeuge, CNC-gesteuerte Blechdicken- und Biegezentrenverstellung serienmäßig eingebaut.
- Der Klappbügel kann bis zu 150 mm als vorderer Anschlag verwendet werden.
- Fügen Sie Vakuumgreifer hinzu, um die Arbeit noch leichter, präziser und automatisierter zu machen!

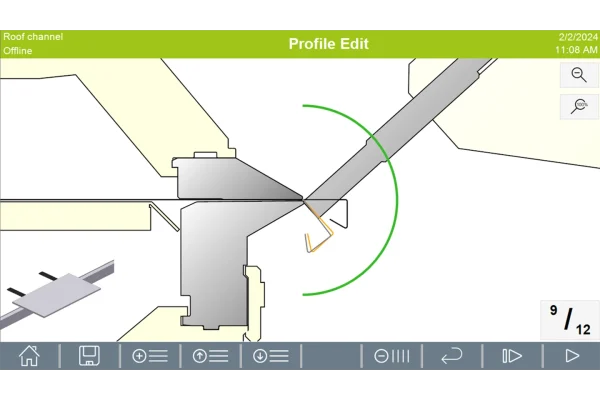

Betriebssystem ProLink
Der FORMA Z verfügt über das ProLink-Betriebssystem und einen 21,5-Zoll-Touchscreen.
Die ProLink-Software wurde von CIDAN selbst für CIDAN-Setzer entwickelt.
Die Windows-basierte Bedienung ist einfach und schnell zu erlernen und anzuwenden.
CIDAN FORMA Z Schwenkbiegemaschine
ab € 50.000,-
| Leasing-Optionen: | € 1.003,- 60 Monate € 724,- 96 Monate |
Die CIDAN-Abkantpresse ist in verschiedenen Versionen erhältlich:
PRO-Z, FORMA-Z, MEGAPRO, PRO, FORMA, FX-PLUS, FX, FS-PLUS, FS, F, MFB
FORMA Z JETZT NOCH SCHNELLER!
Die CIDAN Abkantpresse FORMA Z ist die flexibelste und vielseitigste Abkantmaschine von CIDAN. Dank ihrer Fähigkeit, sowohl nach oben als auch nach unten zu richten, bleibt das Material an seinem Platz und muss nicht gewendet werden. So kann ein Bediener komplexe Teile schnell und effizient einrichten.
Die Rotation des Kombibalkens zwischen zwei Werkzeugpositionen und die einzigartige Geometrie schaffen einen konkurrenzlosen Arbeitsbereich. Die automatische Werkzeugverriegelung beschleunigt den Werkzeugwechsel und erhöht die Ergonomie.
Der Biegebalken passt sich automatisch an die Bombierung, die Korrektur der Setzmitte und die Einstellung der Blechdicke an und gewährleistet so eine hervorragende Setzqualität in allen Dicken und über die gesamte Setzlänge. Eine große Anzahl von Vakuumgreifern hält Platten – große oder kleine, einzelne oder mehrere auf einmal – sicher auf dem Hinteranschlag.
Der Hinteranschlag ist in verschiedenen Ausführungen erhältlich, so dass Sie maximale Freiheit bei der Wahl der Arbeitsrichtung und der Bedienung der Maschine haben.
Und nicht zuletzt arbeitet der FORMA Z blitzschnell – mehr Produktion in weniger Zeit!
Die Bedienelemente sind einfach und schnell zu erlernen; die Navigation führt den Bediener Schritt für Schritt durch den Programmiervorgang.
Interaktive Grafiken werden mit Anweisungen wie dem Drehen oder Kippen des Teils angezeigt, was eine Voraussetzung für die korrekte Erstellung komplexer Details ist.
Jede Biegelinie wird mit dem ausgewählten Werkzeug und der entsprechenden Biegesituation angezeigt.
Kollisionen werden angezeigt und der Bediener entscheidet dann, ob das Teil produziert werden soll.
Die Schriftsatzeinstellungen basieren auf Materialdatentabellen und berechnen die Biegezugabe.
Eine große Anzahl von Programmen kann im CNC-Controller gespeichert werden.
Jedes Programm kann mit einem grafischen Symbol und einem Namen gespeichert werden und lässt sich in der Bibliothek leicht wiederfinden.
Standard
- CNC-gesteuerte Bombierung des Biegebalkens
- Die CIDAN Zetbank FORMA Z lässt sich sowohl nach oben als auch nach unten falten, so dass Sie das Material nicht umdrehen müssen.
- Betriebssystem ProLink W – 21,5″-Breitbildschirm mit integrierten Tasten für eine intuitive Steuerung.
- Ein CNC-gesteuertes Blechdicken- und Einstellzentrum sorgt für höchste Präzision.
- Vielfache Technologie – alle drei Balken sind mit segmentierten Werkzeugen ausgestattet.
- Maßgeschneiderte Faltstangenwerkzeuge – erhältlich in 8 mm (.3″), 12 mm (.47″), 15 mm (.6″) oder 25 mm (.98″).
- Fortschrittliche Sicherheitssysteme – Bodenscanner auf der Klappseite und ein Lichtvorhang auf der Einstell- und Stoppseite.
- Hinterer Anschlag mit Vakuumgreifer und/oder Höhenverstellung – voll einstellbar; Mindestgröße von 6 mm für Federstahlfinger (AGS).
- Automatische Werkzeugverriegelung – sowohl für hochgeteilte als auch für klappbare Stangenwerkzeuge geeignet.
- Automatische Schmierung für langfristigen, wartungsarmen Betrieb.
- Integriertes Werkzeugstaufach auf der linken Seite, direkt zugänglich von der Klappseite.
Optionen:
- Höhenverstellbarer Hinteranschlag
- Werkzeugqualität und Radius
- Zusammenklappbare Eckwerkzeuge
- Roboter-Schnittstelle
- 3D-Import
- Vakuumgreifer im Hinteranschlag
- Offline-Programmierung
- Hilfsausgänge
